Acessórios de tubo ranhurados: mecanismo de acoplamento e parafuso de travamento

I. Componentes e funções principais

O desempenho de vedação de acessórios de tubo ranhurados depende da sinergia de três componentes principais:

1. Junta de borracha que sai
Instalado na ranhura pré-enrolada no exterior do tubo, formando uma barreira inicial de vedação através da deformação elástica‌.

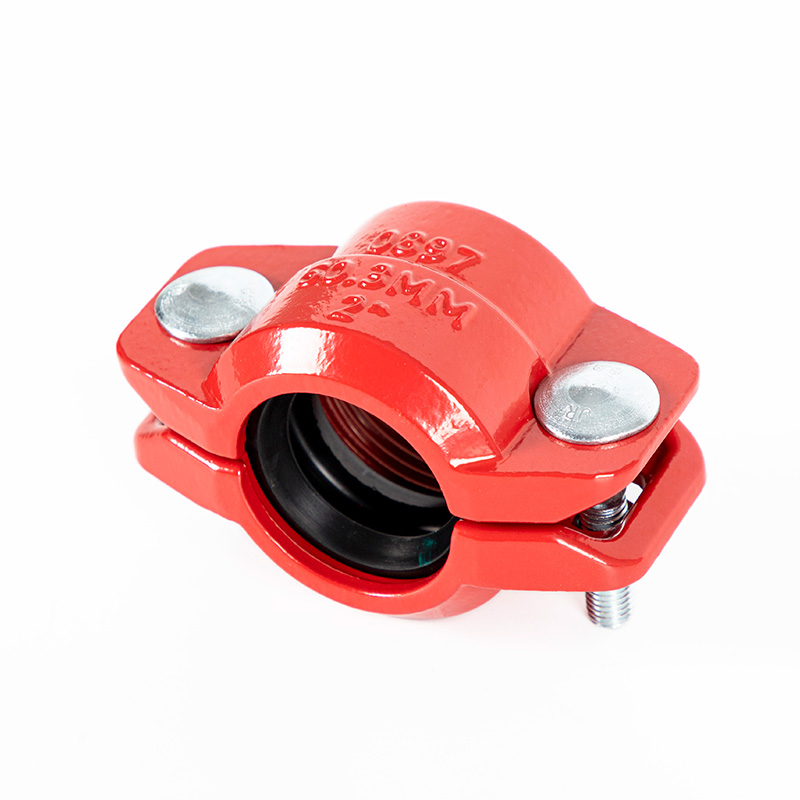

2.Comulamento‌
Casa a junta de borracha externamente, aplicando pressão mecânica para garantir um contato rígido entre a junta e a ranhura.

3. Bolsas de locking‌
Passe os orifícios dos parafusos nas duas metades de acoplamento, exercendo força de aperto uniforme por ajuste de torque para prender o acoplamento e a junta.

Ii. Processo de montagem

1. Preparação de Groove e Instalação da Junta‌
Grooves padronizados pré-roll (profundidade e largura compatíveis com especificações) nas extremidades do tubo.
Incorpore a junta de borracha na ranhura, garantindo contato total sem torcer‌.

2. Alinhamento de redução ‌
Enrole o acoplamento dividido ao redor da junta, alinhando os orifícios dos parafusos nas duas metades de acoplamento.
Verifique se o acoplamento abrange completamente a área da ranhura sem desalinhamento‌.

3. Aperto de Bolt‌
Insira dois parafusos de travamento e aperte simetricamente com uma chave de torque (por exemplo, 25-30 N · m para acessórios DN100) ‌.
O aperto uniforme do parafuso evita a distribuição desigual de pressão e a falha de vedação.

Iii. Principais vantagens

1. Aperfeiçoamento de vedação dinâmica‌: O aumento da pressão interna comprime a junta de borracha, melhorando o desempenho de vedação‌.

2. Resistência a vibração e deslocamento‌: O projeto de acoplamento flexível acomoda deslocamento axial (juntas flexíveis) ou desvios angulares, ideal para ambientes de alta vibração (por exemplo, pipelines de mineração).

3. Desmontagem rápida ': Solte os parafusos para remover os acoplamentos, permitindo manutenção rápida ou substituição de componentes‌.

4. Aplicações comuns

1. Sistemas de proteção contra incêndio e abastecimento de água‌: Utilizado para transições de flange ou conexões segmentadas em tubos ≥DN50‌.

2. Pipelines industriais): Adequado para indústrias químicas e de mineração com flutuações e vibrações de pressão.

Observação: Os parafusos de travamento devem corresponder às condições ambientais (por exemplo, aço inoxidável para resistência à corrosão) e sofrer verificações regulares de torque para evitar o fracasso‌.
